垃圾焚烧发电DCS+FCS控制系统应用解决方案


垃圾焚烧发电技术的工艺流程主要是来自市区垃圾转运站的垃圾由专用密闭垃圾车运至厂内,经稳重计量后,将垃圾卸入垃圾池内储存、发酵的过程。 本文简要介绍了垃圾焚烧发电的主流技术、处理工艺、工艺流程、技术特点 、典型方案等内容。

联系我们获取更多关于垃圾焚烧发电控制系统解决方案内容

业务专线:0731-88238888转8403

业务邮箱:hnac@cshnac.com

  • 项目介绍
  • 产品特点
  • 典型应用


    垃圾焚烧发电技术的处理工艺是垃圾投入加料斗经推料装置送到焚烧炉中燃烧,垃圾在倾斜25度的炉排上进行不断的翻转,依次通过干燥段,燃烧段和燃烬段,使其充分燃烧,干燥段产生的还原性气体和主燃烧气体有效地混合后充分燃烧,焚烧产生的烟气能够在炉膛内850C~950C高温下停留2秒以上,分解99%以上的二英,保证了二英在“源头”上得到有效的控制。垃圾在炉排的停留时间2小时,可以充分燃烬,能确保炉渣的热灼减率小于3%。


    【工艺流程简述】


    来自市区垃圾转运站的垃圾由专用密闭垃圾车运至厂内,经稳重计量后,将垃圾卸入垃圾池内储存、发酵。


    垃圾吊将发酵充分的垃圾送入料斗,在推料器的作用下,垃圾连续不断地输送到炉内焚烧,燃尽后的炉渣,运至厂外进行综合利用。


    焚烧炉通过自动燃烧控制(ACC)系统自动控制垃圾燃烧,保持炉膛内温度达950℃,保证烟气在850℃以上,且滞留时间超过2秒,通过烟气净化系统的处理,排放的烟气中二恶英浓度低于0.1ngTEQ/Nm3。


    烟气净化系统的设计主要是垃圾焚烧后产生的烟气采用技术成熟先进的 “ 半干法+干法+活性炭喷射+布袋除尘器“,确保优于欧盟2000排放标准。


    【典型方案】


    【顺控环投DCS+FCS系统设计方案】


    【系统介绍】


    HZ-DCS系列工业自动化控制系统是注册送体验金无需申请科技股份有限公司结合多平台应用技术自主研发的嵌入式实时多任务操作系统。 该系统在数字化工厂的基础上,利用物联网技术和监控技术加强信息管理服务,提高生产过程可控性、减少生产线人工干预,以及合理计划排程。同时,运用OPC等先进技术,可与集团的MES、ERP等系统无缝对接,实现工厂的全过程控制及管理。 本系统可广泛应用于粮油食品饮料加工、能源、冶金、化工、轻工等行业,整体技术已达到国内先进水平。


    联系我们获取更多关于垃圾焚烧发电控制系统解决方案内容

    业务专线:0731-88238888转8403

    业务邮箱:hnac@cshnac.com


    【垃圾焚烧发电主流技术】



    【垃圾焚烧发电技术特点】


    全部焚烧生活垃圾

    启动时可以以油为辅助燃料,垃圾不需要预处理。


    垃圾完全燃烧

    依靠炉排的机械运动实现垃圾的搅动与混合,促进垃圾完全燃烧,不同的炉排供货商在炉排的设计上各有特点。


    炉渣热灼减率低

    焚烧炉内垃圾为稳定燃烧,燃烧较为完全,飞灰量少,炉渣热灼减率低。


    技术成熟

    设备年运行时间可达8000小时以上;垃圾需要连续焚烧,不宜经常启炉和停炉。


    【系统介绍】


    HZ-DCS系列工业自动化控制系统是注册送体验金无需申请科技股份有限公司结合多平台应用技术自主研发的嵌入式实时多任务操作系统。 该系统在数字化工厂的基础上,利用物联网技术和监控技术加强信息管理服务,提高生产过程可控性、减少生产线人工干预,以及合理计划排程。同时,运用OPC等先进技术,可与集团的MES、ERP等系统无缝对接,实现工厂的全过程控制及管理。 本系统可广泛应用于粮油食品饮料加工、能源、冶金、化工、轻工等行业,整体技术已达到国内先进水平。


    联系我们获取更多关于垃圾焚烧发电控制系统解决方案内容

    业务专线:0731-88238888转8403

    业务邮箱:hnac@cshnac.com

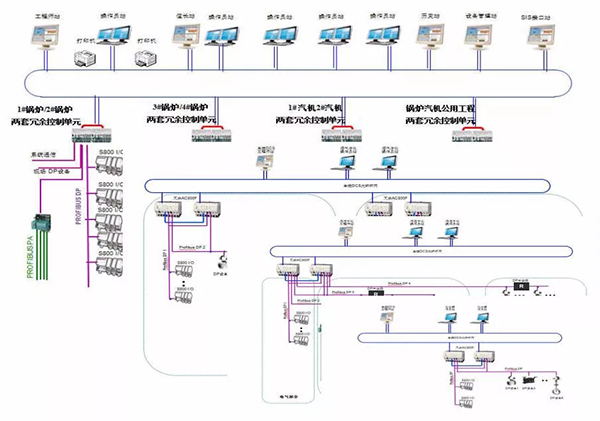

    【广东顺德区顺控环投热电工业自动化DCS项目全景】


    1、复杂的垃圾焚烧及火电厂工艺,包含众多复杂工段:焚烧、余热锅炉、烟气、化水、凝汽式汽轮发电机、辅机、污水处理等众多工段;焚烧炉为日本日立公司纯进口设备,部分工艺功能为日立首次应用;大量安全连锁,大量设备协同工作,例如包含67个设备需同时协同工作的燃烧控制系统,排放品质需求极高的烟气处理系统等;总计包含近300个PID运算、近200张主要工艺画面。


    2、DCS系统采用与现场总线管理系统(FCS)相结合的ABB Freelance 系统,集成DCS控制及现场仪表设备管理功能。项目总计含12套冗余控制器、一套SOE控制器、一套PLC系统、17台监控电脑;其中包含56个IO子站,650余张ABB的输入输出卡,150余张通讯卡件,大量的PROFIBUS-DP/PA组网通讯设备。


    3、项目包含复杂的现场总线及设备管理系统:包含650个PA仪表通讯管理、通过16套 4四网段P+F耦合器组成57个PA仪表通讯网段;540个DP电动头及电气仪表、多套第三方PLC,通过18个中继器扩展50个DP网段;220个HART仪表组成HART仪表通讯网络。通讯设备品牌及类型包括: AUMA、EMG、ROTORK、上自仪、SIPOS电动头、横河变送器、横河电磁流量计、科隆液位计、VEGA料位计等。


    【系统介绍】


    HZ-DCS系列工业自动化控制系统是注册送体验金无需申请科技股份有限公司结合多平台应用技术自主研发的嵌入式实时多任务操作系统。 该系统在数字化工厂的基础上,利用物联网技术和监控技术加强信息管理服务,提高生产过程可控性、减少生产线人工干预,以及合理计划排程。同时,运用OPC等先进技术,可与集团的MES、ERP等系统无缝对接,实现工厂的全过程控制及管理。 本系统可广泛应用于粮油食品饮料加工、能源、冶金、化工、轻工等行业,整体技术已达到国内先进水平。
